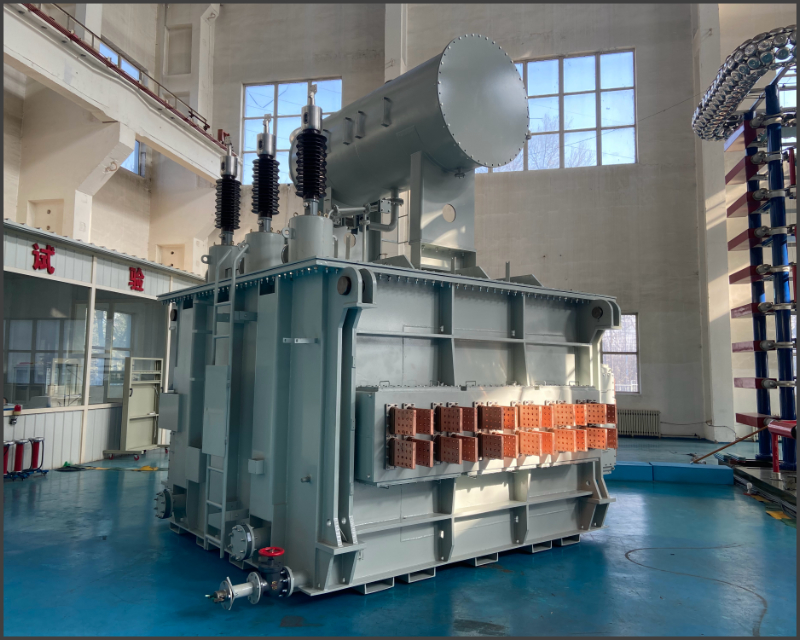

石墨電極（碳素）行業用調壓整流變壓器目前多采35KV，66KV，110KV供電，直流電流最大300KA以上。直流空載電壓在100-200V左右，單臺調壓整流變壓器容量可達40MVA，不需要備用。調壓變壓器與整流變壓器可以分開結構，也可共油箱。采用強油水冷或強油風冷。

調壓變壓器在調變二次調壓，多采用遞降調壓，一般為連續調壓，級數為79級,95級或最高107級調壓，有載分接開關多采用國產開關。調主分開時整流變壓器一次在油箱外部通過套管與調壓變壓器二次聯結。整流變壓器一次移相，移相角度按總臺數形成的脈波數12N來計算，單機組形成12脈波，單機組內移相角差為30°配置。閥側采用雙反星同相逆并聯結構，多采用五柱式取消平衡電抗器結構。負載為電阻性負載。
